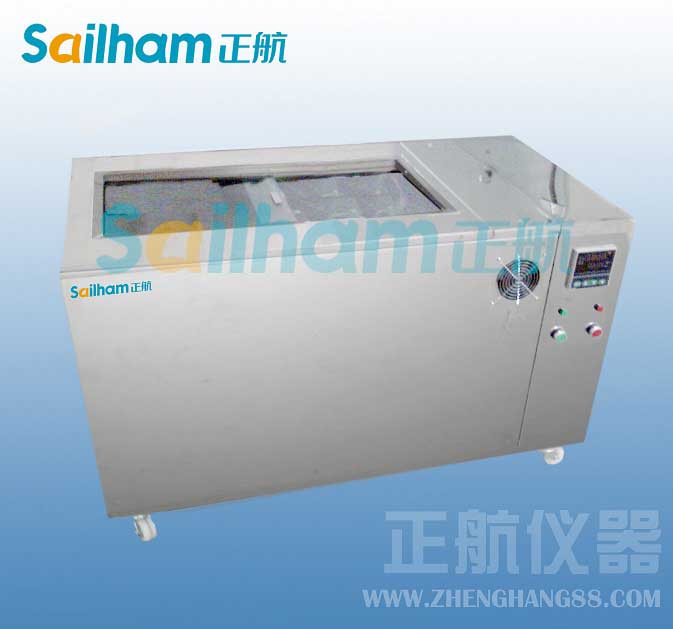

恒溫恒濕設備/小型恒溫恒濕試驗箱的組成

恒溫恒濕設備/小型恒溫恒濕試驗箱是由制冷系統、加熱系統、水循環系統、電控系統四部分組成，整體分為機械和電氣兩大部分。水循環系統由水槽、水管、水泵、殼管式換熱器、霧化噴頭組成。其中水槽的水面和標本培養室的地面平行。

水泵把水從水槽抽取經過殼管式換熱器由霧化噴頭把水噴灑到標本培養室的空間，其中殼管式換熱器的作用是將水的溫度調節到室溫需要的范圍，霧化噴頭的作用是調節室內的濕度。水槽的水進入水管的入口處安裝有止回閥，防止水泵不工作時水循環系統里的水倒流回水槽，造成系統里缺水。

恒溫恒濕制冷系統由殼管式換熱器、壓縮機、冷凝器、節流裝置、風扇組成。殼管式換熱器由蒸發器、加熱器、外殼體、浮球式磁控開關組成。圖中加熱器、浮球式磁控開關未畫出。m.sdjmjt.com.cn
